6. Tesztsor



Kérdés

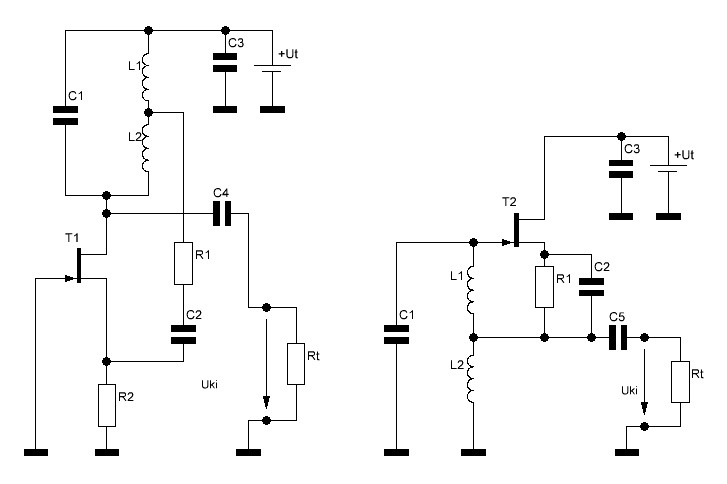

1. Mit gondol, melyik Hartley-oszcillátor kimenete terhelhető jobban , a földelt gate-ű, vagy a földelt source-ű alapkapcsolással felépített?

Answers

a) a földelt source-ű, mert nagyobb a kimeneti oszcillációs feszültsége, mint a földelt gate-ű kapcsolásé

b) a földelt gate-ű, mert kisebb a kimeneti oszcillációs feszültsége, mint a földelt source-ű kapcsolásé

c) a földelt source-ű, mert kicsi a kimeneti impedanciája, ellentétben a nagy kimeneti impedanciájú Gate-ű kapcsolással

d) a földelt gate-ű, mert kicsi a kimeneti impedanciája, ellentétben a nagy kimeneti impedanciájú source-ű kapcsolással

Kérdés

2. Melyik reláció felel meg zárt hurok (oszcilláció) esetén?

Answers

a) és

b) és

c) és

d) és

Kérdés

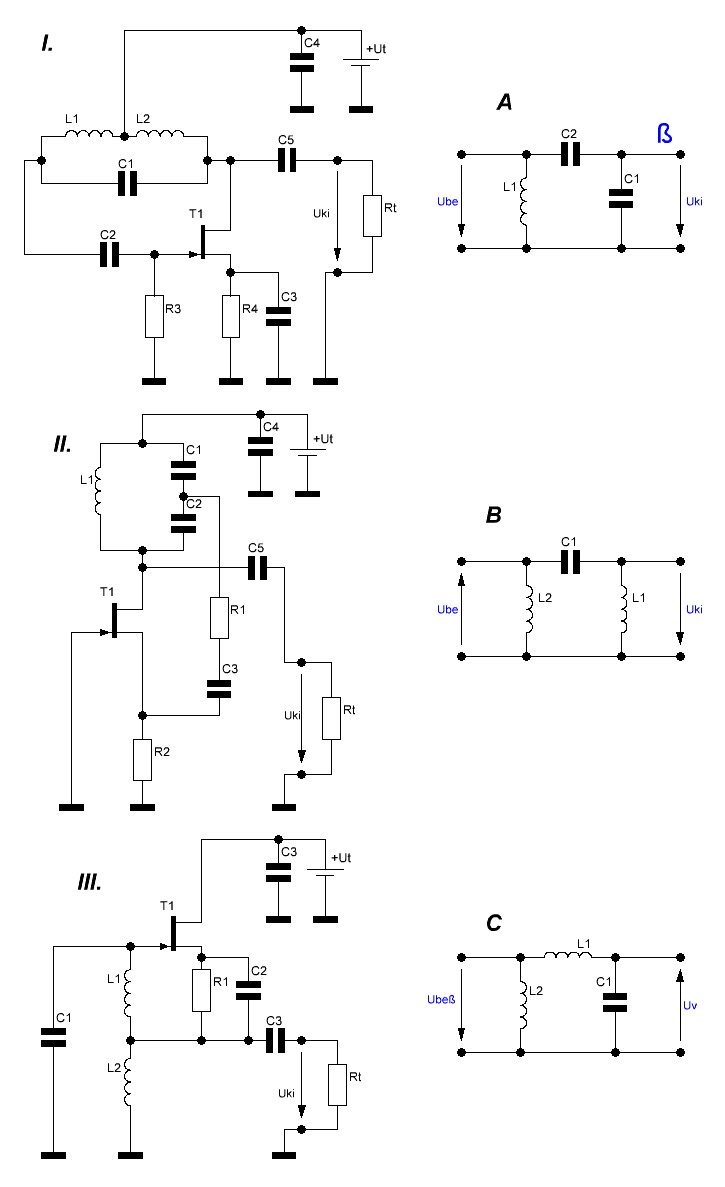

3. Párosítsa össze az összetartozó oszcillátorkapcsolást és szelektív hálózatot!

Answers

a) (I. - A) (II. - B) (III. - C)

b) (I. - B) (II. - A) (III. - C)

c) (I. - C) (II. - B) (III. - A)

d) (I. - B) (II. - A) (III. - C)

Kérdés

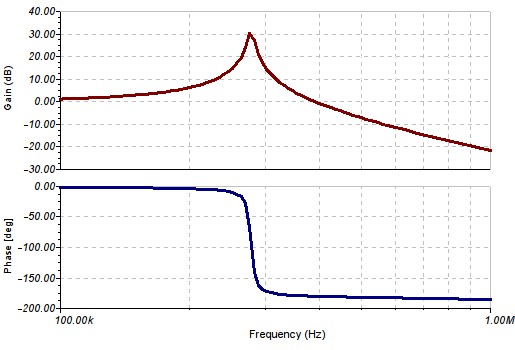

4. Ön szerint milyen szelektív hálózatnak az átviteli- és fázisdiagramja látható a képen?

Answers

a) RC-hálózat

b) LR-hálózat

c) LC-hálózat

Kérdés

5. Egy Wien-hidas oszcillátor Wien-hídjában az ellenállásértéket (R) 10-szeresére növeljük. Hogyan változott az oszcillációs frekvencia?

Answers

a) a tizedrésze lett

b) a tizszerese lett

c) a harmadrésze lett

d) a háromszorosa lett

Enable JavaScript

Megoldások

A helyes válaszok:

"Igaz-Hamis" feladatok

Döntsön! Igazak, vagy hamisak az állítások?

Kérdés 1

A Hartley-oszcillátorok szelektív hálózatának legfőbb ismérve, hogy párhuzamos rezgőkör, amely kapacitív "megcsapolásos"

Útmutató

Kérdés 2

A Wien-hidas oszcillátor erősítőfokozatának zárthurkú (oszcillációs) erősítése pontosan 3-szoros, hiszen a szelektív hálózat 3-szoros csillapítású. Ez a biztosítéka az egységnyi hurokerősítésnek

Útmutató

MIKE GÁBOR: SZINUSZOS OSZCILLÁTOROK - A tananyag a következő megkötések szerint használható fel: (Nevezd meg! Ne add el! Így add tovább!)
