Ahogy a függvénygenerátor nem, úgy a PWM és a DDS áramkörök sem klasszikus harmonikus oszcillátorok. Láthattuk, hogy a függvénygenerátorok relaxációs oszcillátor alappal rendelkeznek, ahol az alapjel négyszögjel, vagy háromszögjel és eme jelek szinuszosításával kívánjuk elérni a kellően kis torzítású szinusz(os!) jelet. Ezzel együtt megemlítendő, hogy a korszerű generátorokban egyre nagyobb hangsúlyt kapnak a PWM és DDS áramkörök, kiszorítva ezzel a harmonikus oszcillátorokat. Ez a fejlődő technológiának, a rendkívül nagy amplitúdó- és frekvenciastabilitásnak (kvarcpontos), a széles frekvenciaátfogásnak, valamint az egyszerű (digitális) hangolásnak köszönhető.

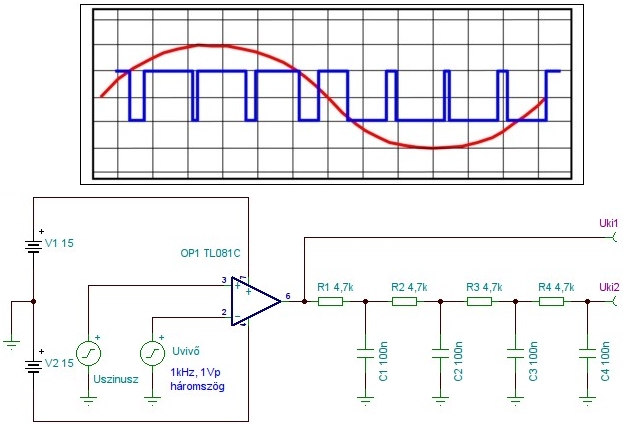

A PWM (impulzus szélesség moduláció) generátorok esetében a kimeneti feszültség pillanatnyi értéke arányos az aszimmetrikus (és változó) kitöltési tényezővel rendelkező négyszögjel impulzus szélességével. A kapott kimeneti jel nem kívánatos komponenseinek szintjét aluláteresztő szűrőlánc segítségével csökkentjük.

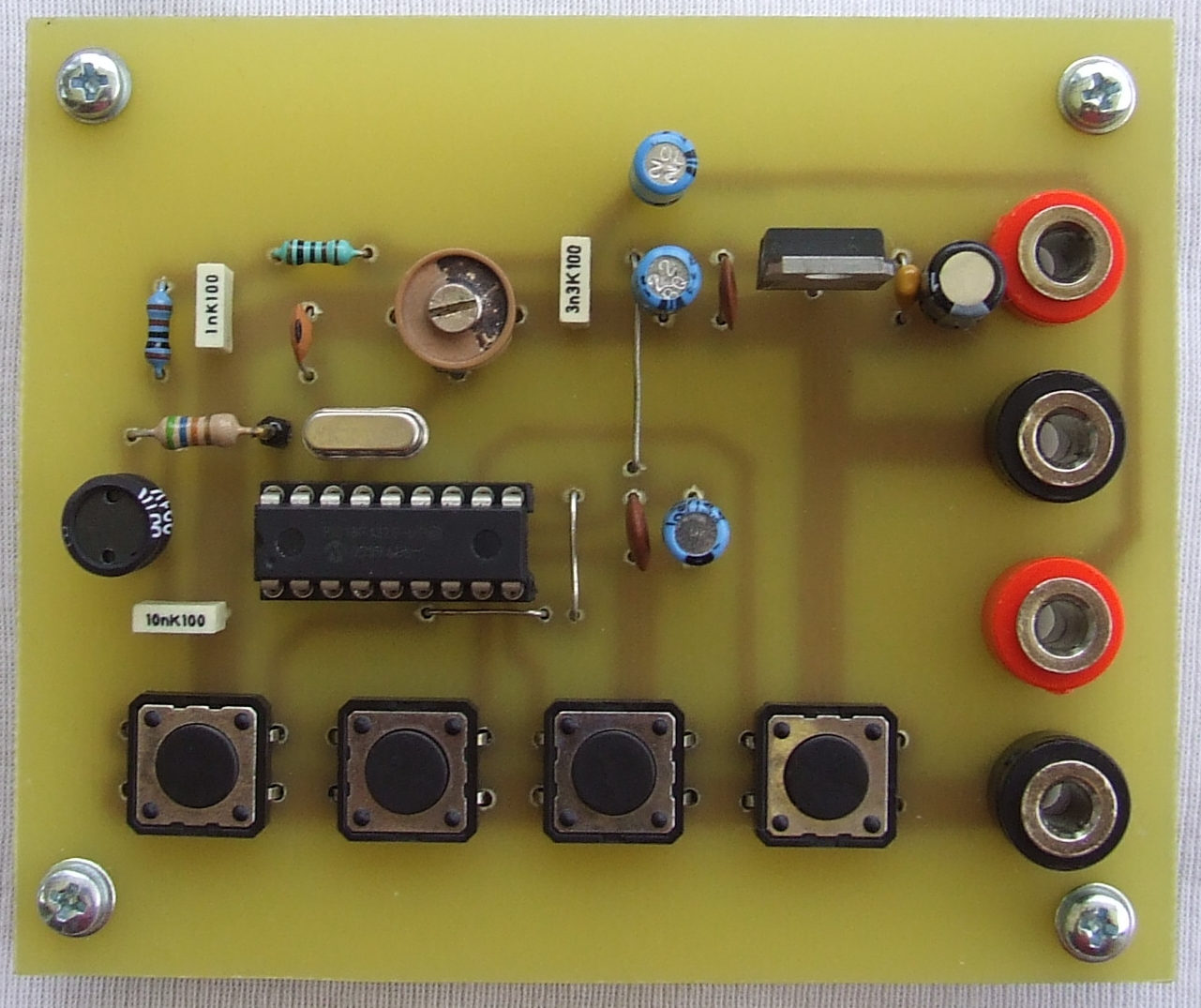

1. ábra

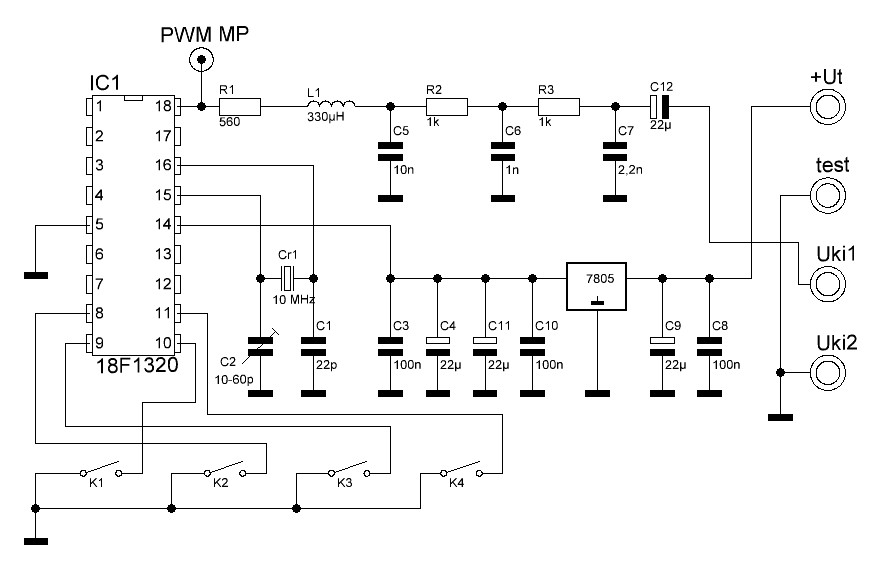

2. ábra Mikrovezérlős PWM áramkör szinuszos jelek előállítására

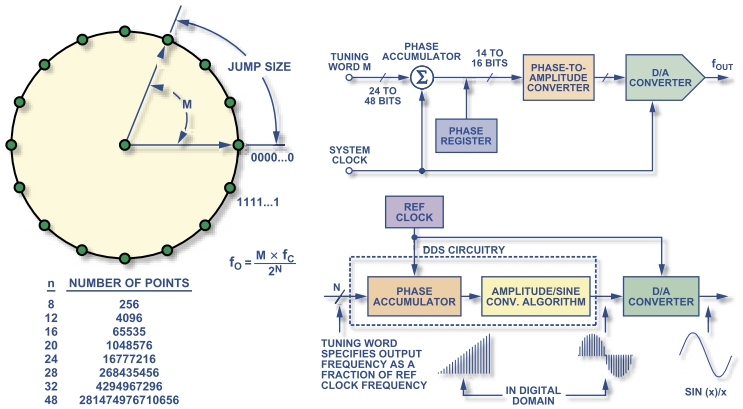

4. ábra Egy számítógép-vezérelt DDS-áramkör

Az Analog Devices félvezetőgyártó, AD9850 áramkörével kivitelezett, 0-40 MHz-ig - akár 1 Hz-es felbontással - állítható DDS áramkör

4. ábra AD9851 alapú DDS-generátor asztali készülék (a szerző által épített; a forrása)
