1.5. Kétfázisú oszcillátor

Kétfázisú oszcillátor

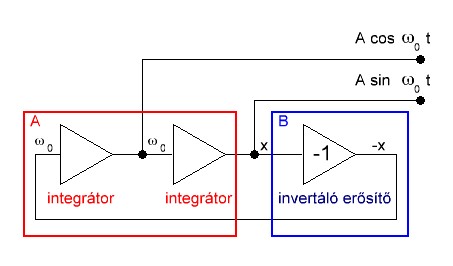

1. ábra A kvadratúra-oszcillátor tömbvázlata

2. ábra Műveleti erősítőkkel megvalósított mérőpanel

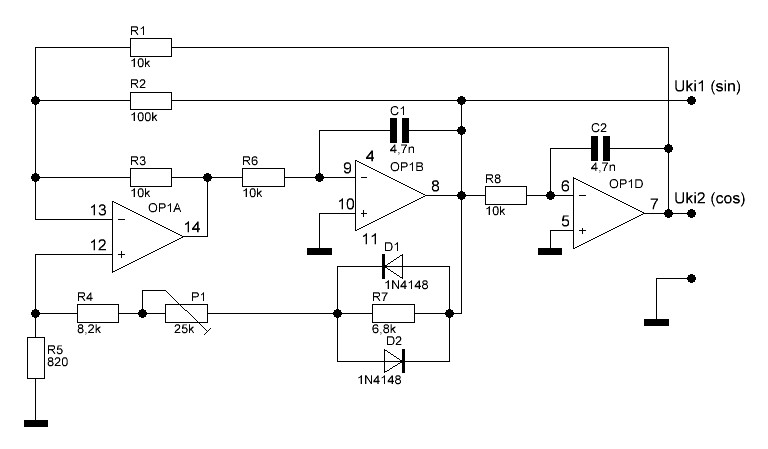

3. ábra Kétfázisú oszcillátor, kapcsolási rajz



Amennyiben elmélyülne a kétfázisú oszcillátorral kapcsolatos ismeretekben, kérem, kattintson az alábbi linkre!

A kétfázisú oszcillátor két kimenet közötti fázistolásának mérése



A kétfázisú oszcillátor szinuszos és koszinuszos kimenete közötti fáziseltérés optimális esetben 90 (erre törekszünk az egyes alkalmazásokban). Ennek ellenőrzésére kiváló műszer az oszcilloszkóp. Két megoldás kínálkozik a fáziskülönbség mérésére:

1. Egy kétsugaras készülékkel egyidőben kell megjeleníteni mindkét jelalakot, ekkor a periódusidő negyedének kell lennie az idővonalon a két hullámalak közötti eltolásnak.

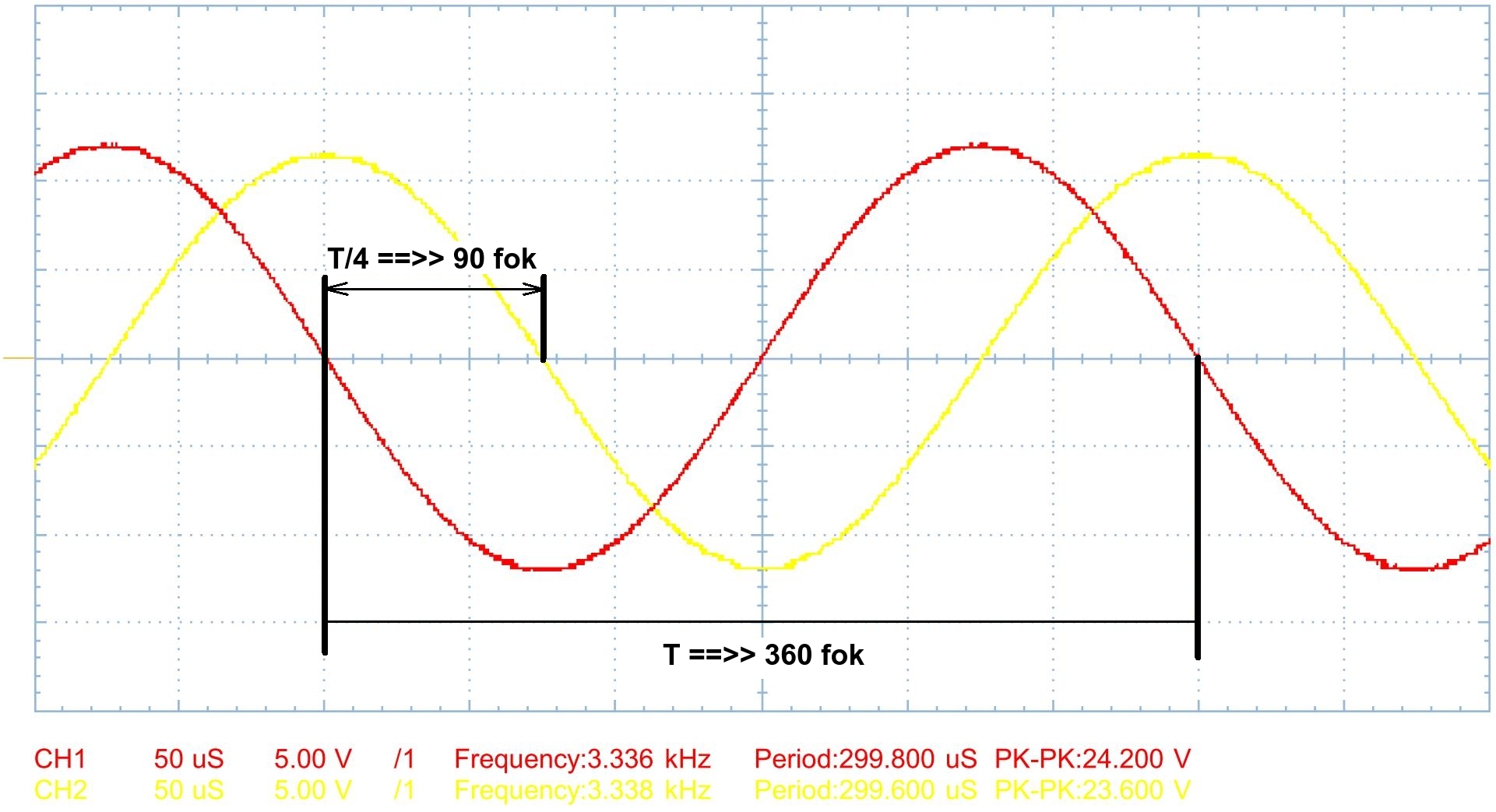

4. ábra
A kétfázisú oszcillátor kimeneteinek oszcillogramja


2. Az oszcilloszkóp függőleges eltérítését vezéreljük az egyik kimenettel (Y bemenet), a vizszintes eltérítőrendszer bemenetére pedig a másik kimenet jelét (X bemenet). Mint ismeretes, két, azonos frekvenciájú jel, valamint 90 fokos fáziseltérése esetén a megjelenő, úgynevezett Lissajous-görbe pontosan kör alakú (1:1; pi/2=>90 fok).

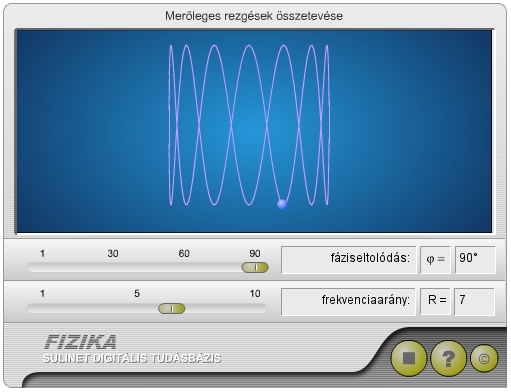

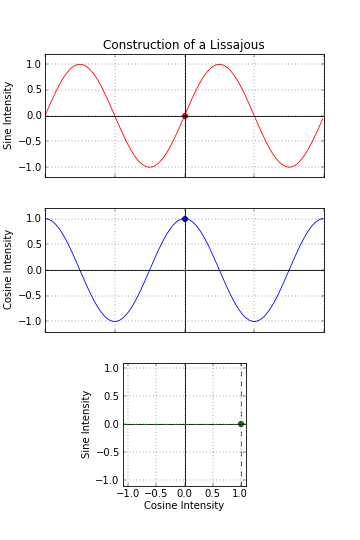

5. és 6. ábra
Kapcsolódó animáció (forrás), valamint Lissajous-görbék különböző fázishelyzetű jelek vizsgálata esetén



7. ábra
segítség a Lissajou-ábrák értelmezéséhez



8. ábra
MIKE GÁBOR: SZINUSZOS OSZCILLÁTOROK - A tananyag a következő megkötések szerint használható fel: (Nevezd meg! Ne add el! Így add tovább!)
