2. Tesztsor



Kérdés

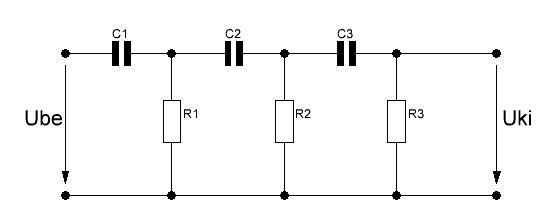

1. Milyen Szelektív hálózatot lát a képen?

Answers

a) Áthidalt T-szűrő

b) Kettős T-szűrő

c) Wien-híd

d) fázistoló

Kérdés

2. Miért alkalmazzák szívesen a kvarckristályos oszcillátorokat?

Answers

a) Mert kicsi a jóságuk és nagy a kimeneti teljesítményük.

b) Mert nagy a jóságuk és nagy a kimeneti teljesítményük.

c) Mert kicsi a jóságuk és nagy a frekvenciastabilitásuk.

d) Mert nagy a jóságuk és nagy a frekvenciastabilitásuk.

Kérdés

3. Hogyan történhet a Hartley-oszcillátor visszacsatolása?

Answers

a) Induktív hárompontkapcsolású szelektív hálózattal

b) Kapacitív hárompontkapcsolású szelektív hálózattal

c) Akár induktív-, vagy akár kapacitív hárompontkapcsolású szelektív hálózattal

Kérdés

4. Milyen oszcillátorkapcsolást alkalmazna egy 10 MHz-es rezgés előállítására!

Answers

a) Colpitts-oszcillátort

b) Wien-hidas oszcillátort

c) Fázistolós oszcillátort

d) Egyiket sem, mert a felsoroltak nem alkalmasan ilyen nagy frekvenciájú jel előállítására

Kérdés

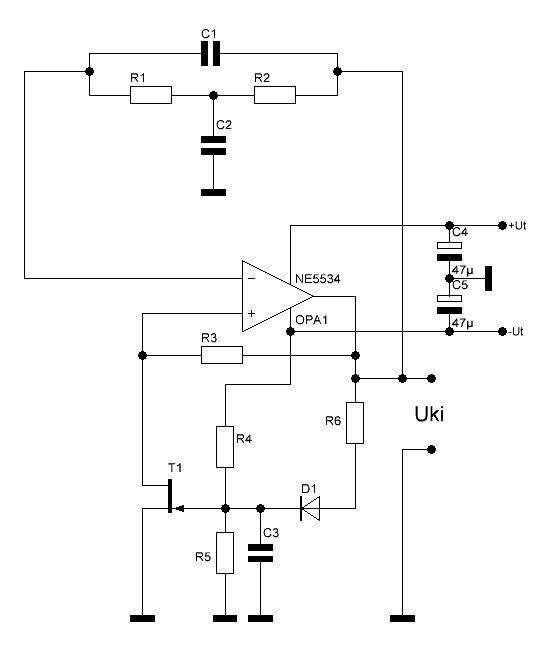

5. Kérem, jelölje meg, hogy milyen oszcillátort lát az ábrán!

Answers

a) Kettős T-tagos oszcillátor

b) Hartley-oszcillátor

c) Meißner-oszcillátor

d) Áthidalt T-tagos oszcillátor

Kérdés

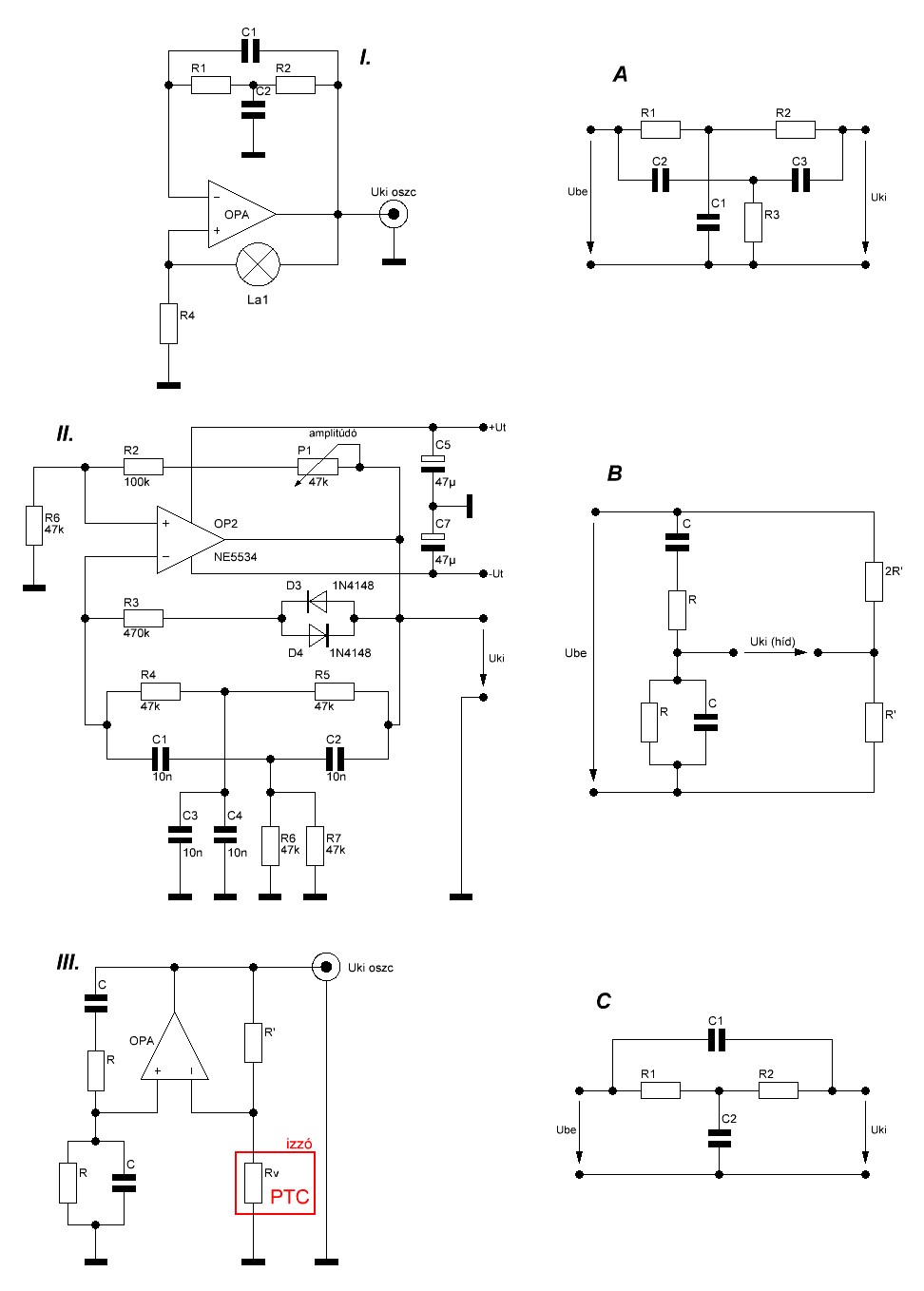

6. Párosítsa össze az oszcillátorkapcsolásokat a szelektív hálózatukkal!

Answers

a) (I. - A) (II. - B) (III. - C)

b) (I. - B) (II. - A) (III. - C)

c) (I. - C) (II. - A) (III. - B)

d) (I. - C) (II. - B) (III. - A)

Enable JavaScript


A helyes válaszok:

"Igaz-Hamis" feladatok

Döntse el, hogy igazak, vagy hamisak a következő állítások!

Kérdés 1

Hangfrekvenciás tartományban, szerény frekvenciastabilitás mellett célszerű RC-oszcillátort alkalmazni.

Útmutató

Kérdés 2

A földelt drain-ű alaperősítővel felépített Hartley-oszcillátor szelektív hálózata (hangolt köre) az erősítőfokozat source-körében van elhelyezve.

Útmutató

MIKE GÁBOR: SZINUSZOS OSZCILLÁTOROK - A tananyag a következő megkötések szerint használható fel: (Nevezd meg! Ne add el! Így add tovább!)
