Mérési utasítások, szimulációs mintafájlok, mintajegyzőkönyvek

MÉRÉSI FELADATOK:

áramkör	Szimulációs mérés LTspice IV feladat/jegyzőkönyv	Szimulációs mérés TINA-TI feladat/jegyzőkönyv	Műszeres mérés I. szint feladat	Műszeres mérés II. szint feladat	Műszeres mérés III. szint feladat
Wien-hidas oszcillátor	1 db / 1 db	5 db / 5 db	1 db	1 db	1 db
Fázistolós oszcillátor	2 db / 2db	2 db / 2 db	1 db	1 db	1 db
Kettős T-tagos oszcillátor	1 db / 1 db	3 db / 3 db	-	1 db	-
Áthidalt T-tagos oszcillátor	1 db / 1 db	3 db / 3 db	-	1 db	-
Kétfázisú oszcillátor	-	1 db / 1 db	-	*1 db*	-
Meißner-oszcillátor	2 db / 2 db	-	-	*1 db*	-
Hartley- és Colpitts oszcillátor	6 db / 6 db	5 db / 5 db	*1 db*	*1 db*	-
Clapp-oszcillátor (LC)	1 db / 1 db	-	-	-	-
Kvarcoszcillátor (Clapp)	1 db / 1 db	-	*1 db*	-	-
Függvénygenerátor	-	1 db / 1db	-	*1 db*	-
PWM-áramkör	-	1 db / 1 db	-	*1 db*	-
DDS-áramkör	-	-	-	*1 db*	-

A SZIMULÁCIÓS MÉRÉSEK ESZKÖZEI:

Alkalmazott (freeware) programok	TINA-TI: SPICE-alapú analóg szimulátor szoftver		Elérhetősége: TINA Leírása: A Quick Start Guide
-------------------------------	---------------------------------------------------	----	----------------------
	LTspice IV: SPICE szimulátor szoftver		Elérhetősége: LTspice IV Leírása: A Quick Start Guide

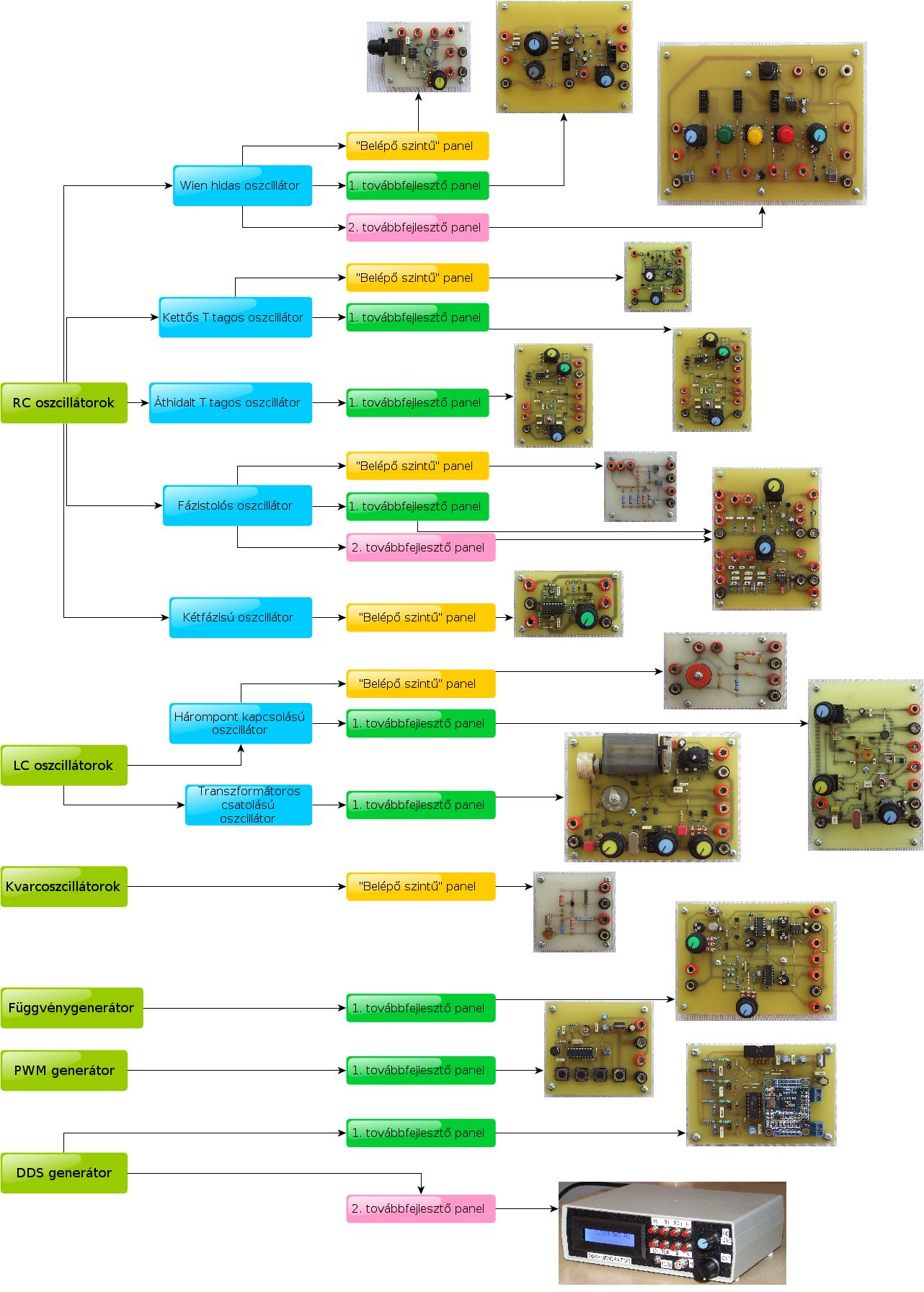

A különböző szintű („Belépőszintű”; 1. továbbfejlesztő; 2. továbbfejlesztő) mérőpanelok adta mérési lehetőségek és a hozzájuk igazodó mérési utasítások lehetővé teszik a differenciált foglalkoztatást. A kialakítás – véleményem szerint – nagymértékben szolgálhatja a felkészültség szerinti felzárkóztatást, differenciált foglalkoztatást, valamint a motiváció megteremtését. Alapját képezheti a kötött és kötetlen mérésgyakorlatoknak.

Kattintson a képre!

MIKE GÁBOR: SZINUSZOS OSZCILLÁTOROK - MUNKAANYAG
